鼠標光標移動到菜單欄的“綜合”菜單并左鍵單擊，彈出下拉菜單，其中包含“權限”、 “相機參數設置”、“圖像顯示設置”、“通信記錄”、“數據和圖像保存路徑”、“顯示操作記錄” 選項。鼠標左鍵單擊其中任意選項可實現對應的功能。
1.3.1 “權限”菜單

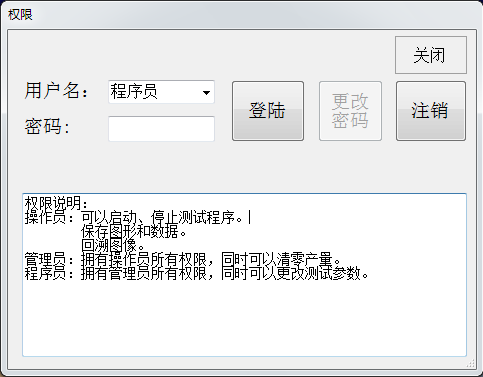

1、登陸權限。鼠標左鍵單擊“綜合 A”菜單并在下拉子菜單中單擊“權限 W”菜單， 彈出“權限”對話框界面。在“用戶名”后面選擇合適的用戶名，然后輸入密碼，并單擊“登 錄”按鈕，可登錄并獲得對應的權限。程序員的**登錄密碼為“003790”，管理員的** 登錄密碼為“123456”。操作員權限無密碼。

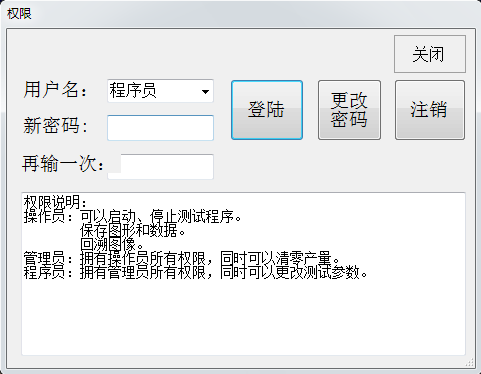

2、修改密碼。權限登錄成功后，可以修改密碼。在“新密碼：”后面輸入新密碼，在“再 輸一次：”后面再次輸入新密碼，然后單擊“更改密碼”，可修改密碼。
登錄權限后，單擊“關閉”按鈕，關閉“權限”對話框界面，但主界面中仍然保留登錄 的權限狀態。單擊“注銷”按鈕退出權限，權限切換為“操作員”。登錄權限后，在“權限”對話框界面中選擇用戶名為“操作員”，然后單擊“登錄”按 鈕，可以將權限切換為“操作員”。

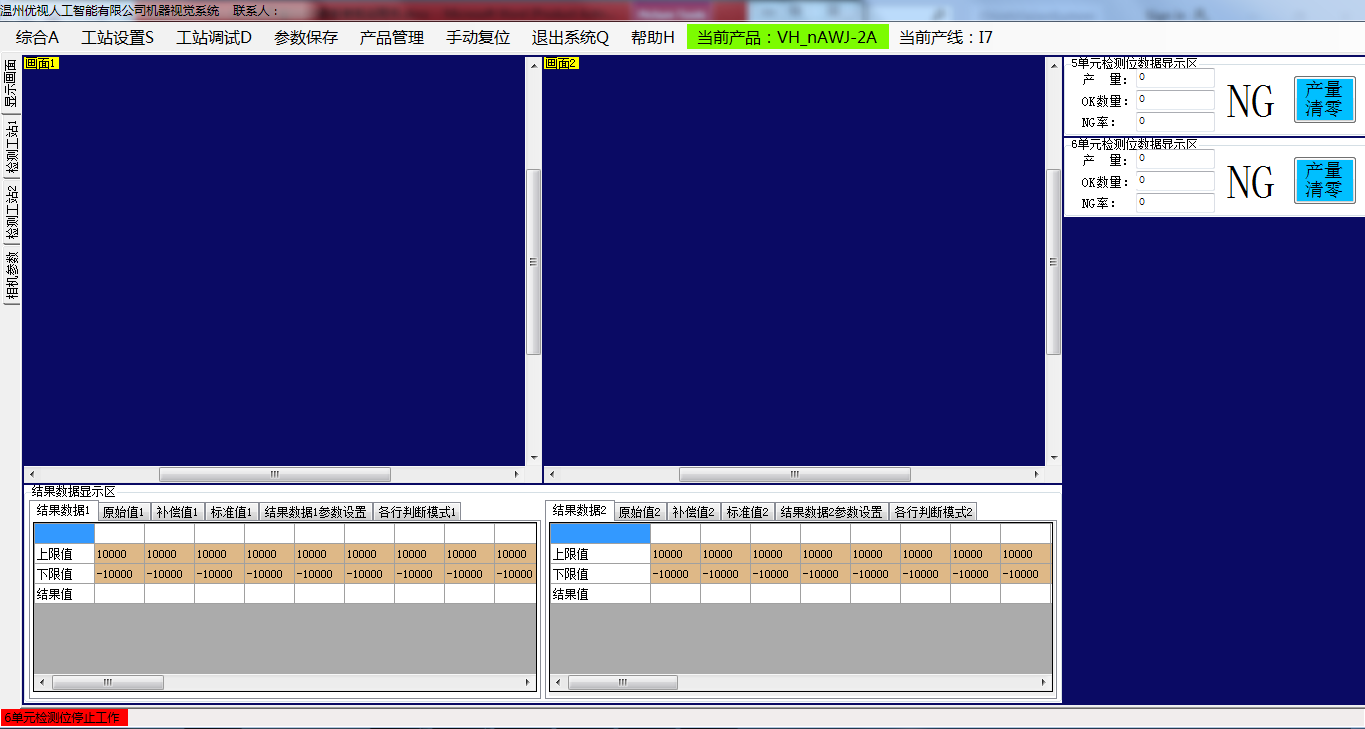

3、程序員權限登錄后，軟件界面將發生變化，如下圖，界面中會增加“相機參數”選 項卡，在“結果數據顯示區”中，每個檢測位都會增加“原始值”、“補償值”、“標準值”、 “結果數據參數設置”、“各行判斷模式”選項卡?？蓡螕舾鬟x項卡進行參數設置。

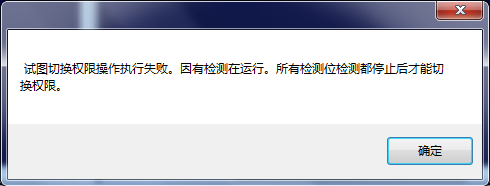

4、注意：在登錄“管理員”或“程序員”權限前，必須先停止所有檢測位檢測，否則 在點擊“權限”菜單時將彈出如下提示對話框：

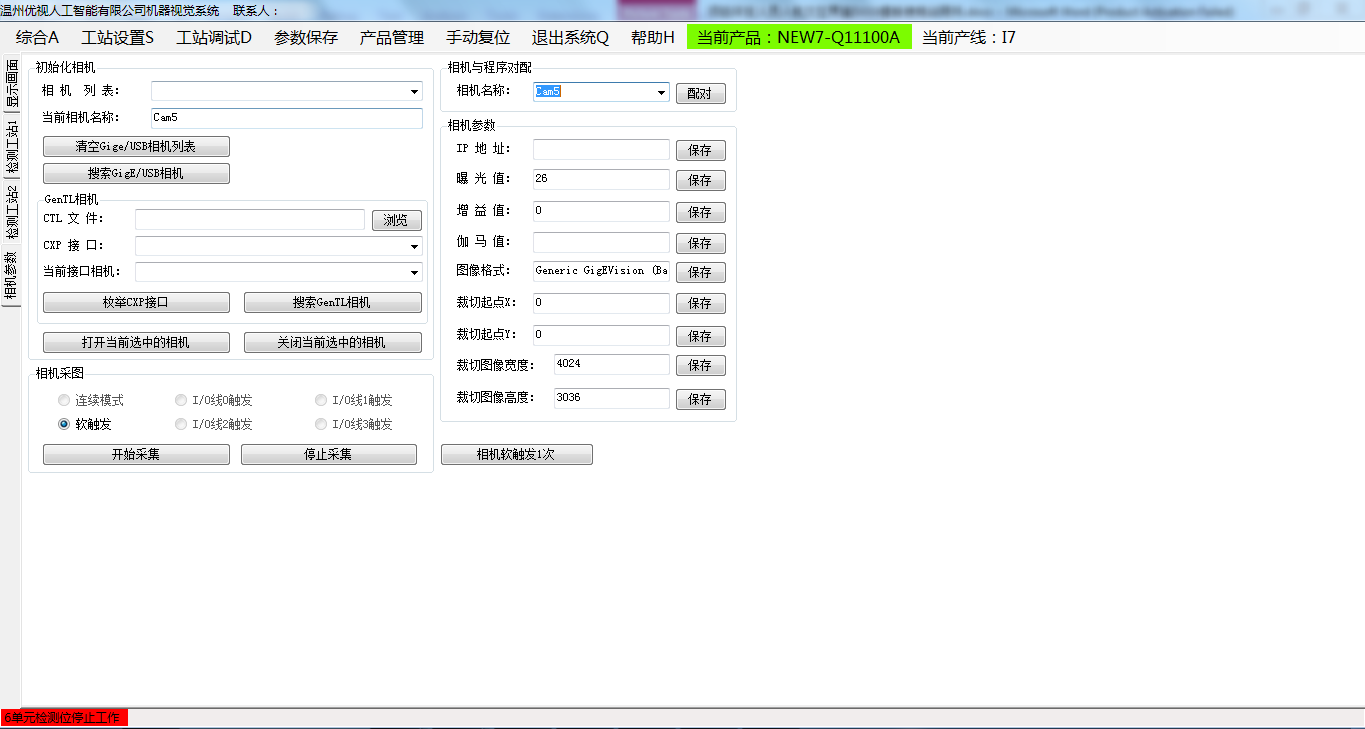

1.3.2 “相機參數設置”菜單 鼠標左鍵單擊“綜合 A”菜單并在下拉子菜單中單擊 “權限 W”菜單，以“程序員” 權限登錄后，鼠標左鍵單擊“相機參數設置”菜單，將彈出相機參數頁面，可以設置相關參 數。

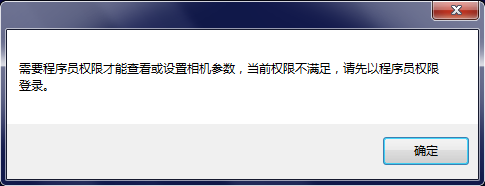

注意：必須登錄“程序員”權限才能使用該功能，否則，點擊“相機參數設置”菜單無 法顯示相機參數頁面，但會彈出如下對話框提示：

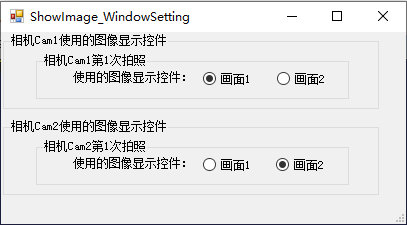

1.3.3 “圖像顯示設置”菜單 鼠標左鍵單擊“綜合 A”菜單并在下拉子菜單中單擊 “權限 W”菜單，鼠標左鍵單擊 “圖像顯示設置”菜單，彈出如下對話框：
這套視覺檢測系統軟件控制多少套相機，對話框中就包含多少套“相機…使用的圖像顯 示控件”。每個相機分別執行多少次拍照，該相機對應的“…使用的圖像顯示控件”區域中 就包含多少組“相機...第…次拍照”。“顯示畫面”頁中包含多少個圖像顯示位置，每個“相 機...第…次拍照”區域中就包含多少個“畫面…”單選控件。 如果要設置某相機第 n 次拍照的圖像顯示在“畫面 1”所在的位置，可以在該相機第 n 次拍照對應的“相機...第…次拍照”區域中選擇“畫面 1”，如果要將這次拍照的圖像顯示在“畫面 2”所在的位置，可以選擇“畫面 2”。

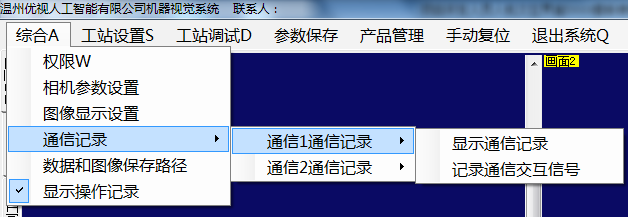

1.3.4 “通信記錄”菜單 鼠標左鍵單擊“綜合 A”菜單并在下拉子菜單中單擊“權限 W”菜單，鼠標左鍵單擊“通 信記錄”菜單，彈出如下子菜單：

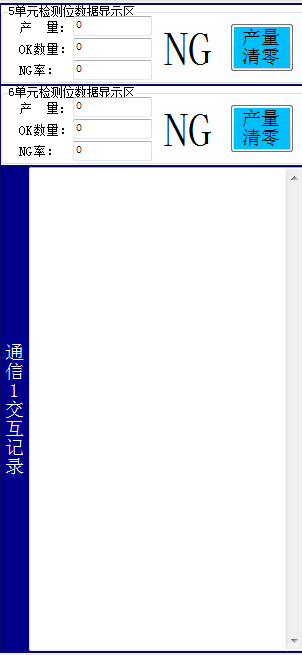

這套界面程序包含多少條通信線程，在“通信記錄”菜單的**級下拉子菜單中就包含 多少個選項，其中“通信 1 通信記錄”對應 1 號通信線程，“通信 2 通信記錄”對應 2 號通 信線程。 每個“…通信記錄”菜單的下拉子菜單中包含兩個選項。鼠標左鍵單擊“顯示通信記錄”， 則勾選或取消勾選該菜單選項。當勾選“顯示通信記錄”時，將在顯示操作日志的區域顯示 這條通信線程的“…交互記錄”及其右側的文本框，同時隱藏“操作日志”及其右側的文本 框（如下圖所示），否則不顯示“…交互記錄”及其右側的文本框。當勾選“記錄通信交互 信號”菜單選項時，將在這條通信線程對應的通信記錄文本框中記錄通信交互信號，并且將 通信交互信號寫入這條通信線程對應的日志文件中保存。
當點擊并勾選某通信線程的“顯示通信記錄”選項后，再次點擊取消勾選，該通信線程 對應的“…交互記錄”及其右側的文本框?qū)⒈浑[藏。當所有通信線程的“…交互記錄”及其右側的文本框都處于隱藏狀態時，界面如下：

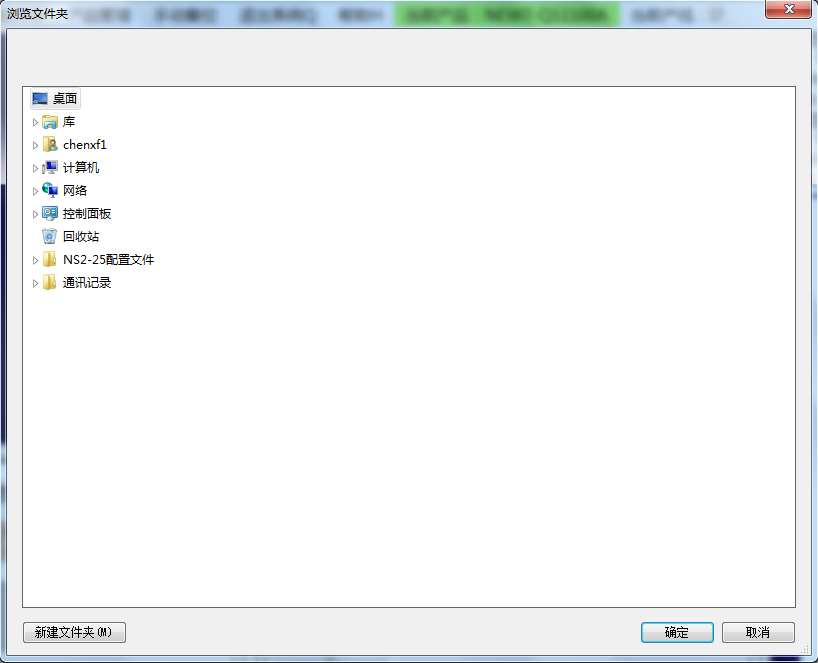

該功能可用于輔助通信調試，或者輔助排查問題。 1.3.5 “數據和圖像保存路徑”菜單 當我們?cè)凇肮ふ驹O(shè)置 S”菜單的下拉子菜單中設置保存圖像或保存數據時，默認情況下， 數據和圖像會被保存在“D:\”相應的文件夾中。 我們也可以修改路徑。鼠標左鍵單擊“綜合 A”菜單并在下拉子菜單中單擊 “權限 W” 菜單，鼠標左鍵單擊 “數據和圖像保存路徑”菜單，彈出如下所示的對話框，我們可以選 擇數據和圖像的保存路徑。
1.3.6 “顯示操作記錄”菜單 鼠標左鍵單擊“綜合 A”菜單并在下拉子菜單中單擊 “權限 W”菜單，默認情況下， “顯示操作記錄”菜單處于勾選狀態。鼠標左鍵單擊并取消勾選“顯示操作記錄”菜單，將 隱藏“操作日志”及其右側的文本框。界面如下：
