- 產品概述
功能特性
支持自動曝光、手動曝光、一鍵曝光等快門模式，支持增益調節
支持分時頻閃和TDI功能，可根據需求選擇2/3/4燈模式
支持明場均勻性校正以及LUT、Gamma校正、空間校正等
支持增強信噪比等功能
兼容Camera Link協議及GenICam標準
訂貨型號
MV-CL084-91CM-PRO

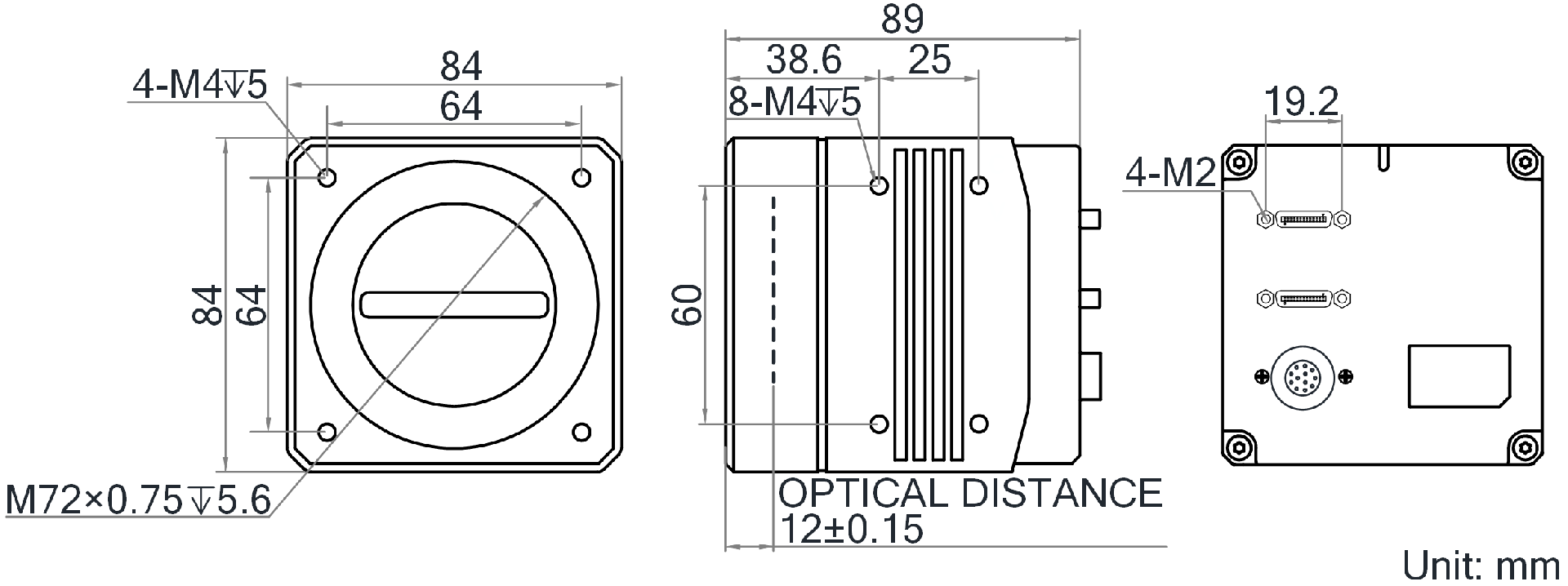

外形尺寸
型號 型號 MV-CL084-91CM-PRO 名稱 8K pro Camera Link線陣相機，5μm像元，黑白 性能 傳感器類型 CMOS 像元尺寸 5μm 分辨率 8192 × 16 成像模式 支持分時頻閃模式：2/3/4 燈
支持1-line/2-TDI/4-TDI最大行頻 無燈或 1 燈模式： 20 kHz（Base）， 40 kHz（Medium）， 81 kHz（Full） ， 100 kHz（80-bit）
2 燈模式： 10 kHz（Base）， 20 kHz（Medium）， 40 kHz（Full） ， 50 kHz（80-bit）
3 燈模式： 6 kHz（Base）， 13 kHz（Medium）， 27 kHz（Full） ， 33 kHz（80-bit）
4 燈模式： 5 kHz（Base）， 10 kHz（Medium）， 20 kHZ（Full） ， 25 kHz（80-bit）配置模式 Base， Medium，F(xiàn)ull，80-bit 通道模式 1 × 2，1 × 4，1 × 8， 1 × 10 通道數 2/4/8/10 Taps 像素時鐘 40 MHz，66 MHz，80 MHz，85 MHz 動態范圍 57.8 dB 信噪比 41.3 dB 增益 支持1.2倍/2.7倍/4.6倍 曝光時間 3 μs ~ 10 ms 快門模式 支持自動曝光、手動曝光、一鍵曝光；支持固定曝光時間、脈沖寬度控制曝光時間 黑白/彩色 黑白 像素格式 Mono 8/10/12 Binning 支持 1 × 1， 1 × 2， 1 × 4， 2 × 1， 2 × 2， 2 × 4， 4 × 1， 4 × 2， 4 × 4 鏡像 支持水平鏡像 觸發模式 外觸發，內觸發 外觸發模式 行觸發，幀觸發，行+幀觸發 電氣特性 數據接口 Camera Link 數字I/O 12-pin P10接頭提供供電和I/O：4路雙向可支配I/O（Line 0/1/3/4），支持差分和單端IO信號；Camera Link提供IO（CC1/CC2/CC3/CC4） 供電 24 VDC 典型功耗 22.9 W@24V DC 結構 鏡頭接口 M72*0.75，法蘭后焦 12 mm；可通過轉接環轉接至 F口鏡頭 外形尺寸 84 mm × 84 mm × 89 mm 重量 約900 g IP防護等級 IP40（正確安裝鏡頭以及線纜的情況下） 溫度 工作溫度-20 ~ 60℃，儲藏溫度-30 ~ 80℃ 濕度 5%~90%RH無冷凝 一般規范 軟件 MVS 及符合 Camera Link 協議的采集卡控制軟件 操作系統 Windows 7/10 32/64 bits 協議/標準 Camera Link V2.0， GenICam 認證 CE， FCC， RoHS， KC
